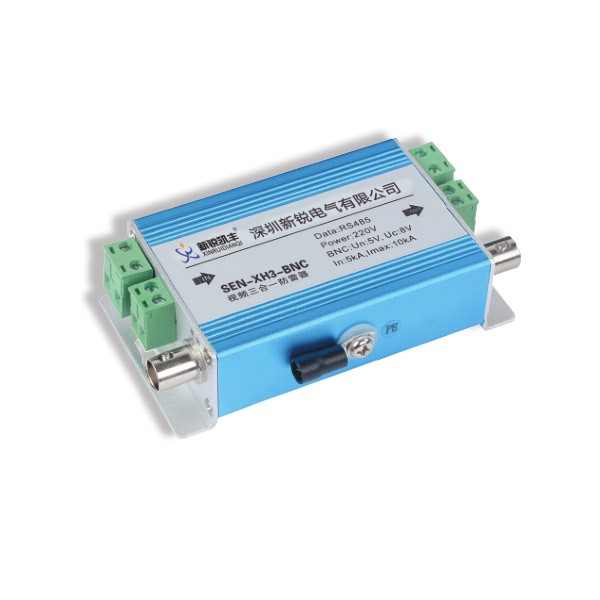

視頻監控系統三合一系列攝像機防雷器，按照 IEC 標準及國家標準、多功能一體化設計。
本產品適用于安全防范系統前端高速球、中速球、云臺攝像機等設備的電源線、視頻線和信號控制線的雷電浪涌防護。廣泛應用于庫房、小區、道路監控系統前端設備的防雷保護。
本產品能有效防止因電源、視頻、控制線等電位差瞬時增大而造成設備損壞，響應速度快、集成度高，安裝簡便三合一組合為一體機。產品內置過流、過壓裝置，實現了高效泄放雷電流和抗雷電電磁脈沖沖擊的功能；具有多極保護，殘壓極低；傳輸性能優異、響應速度快、通流容量大、壽命長；規格齊全，可提供多種不同工作電壓等級及雷電通流量的產品，并可根據用戶需要，定制生產。
產品特點
1. 產品采用串聯式結構設計，具有多級保護功能。
2. 信號部分均采用電子開關接地方式，能有效消除因共地而對傳輸信號產生的各種干擾。
3. 通流容量大損耗低。使用壽命長。
4. 集成化組合、體積小、接線簡易，安裝方便，實用性強。
訂貨須知
用戶在產品加工定制或訂貨時，應詳細標明產品系列、顏色、型號、電壓、數量。例 如 ： 視頻監控三合一防雷器藍色SEN-XH3-220/80臺。

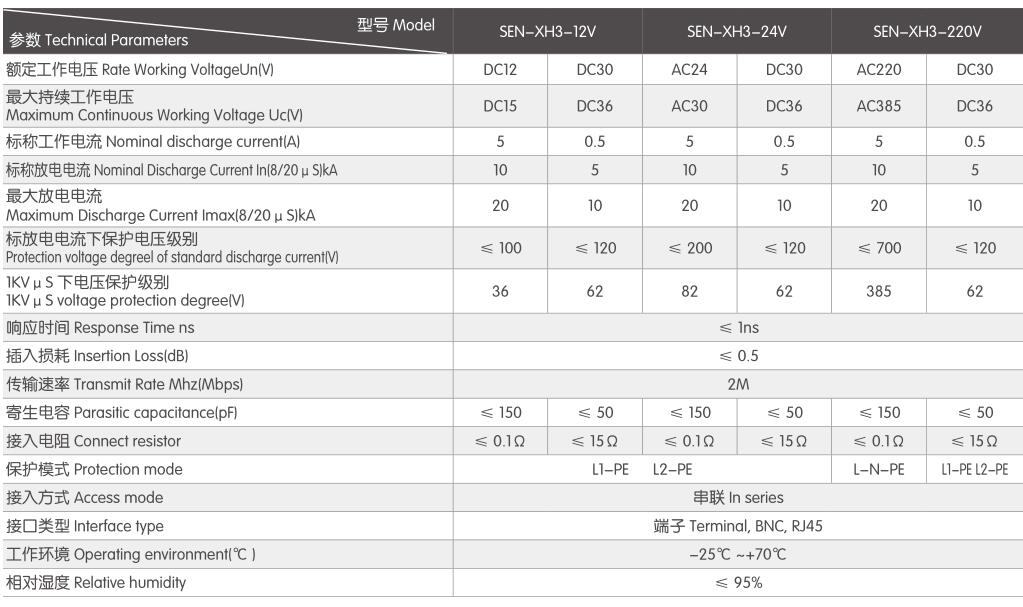

技術參數

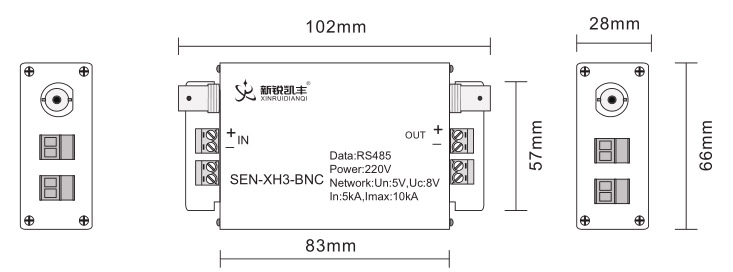

外型尺寸圖
安裝說明
本產品為串聯連接方式，防雷器的 IN 為輸入，OUT 為輸出，輸入端接外線，輸出端與被保護設備的輸入端相連接。產品應與被保護設備的工作電壓相匹配，安裝時請根據安裝示意圖所示連接。其中電源線路的“L/+”為火線/正極，“N/-”為零線/負極，控制信號線路的“A”為正極，“B”為負極，PE 為防雷接地，切勿接錯。防雷器的 PE 線必須與防雷系統的地線可靠連接，連接線要求短、粗、直。防雷器在使用期間，應定期檢測，如果出現故障，應及時維修或更換，以確保設備安全。
